WCHT-CN

расширение возможностей центробежного чиллера серии wcht-cn

Предыстория:

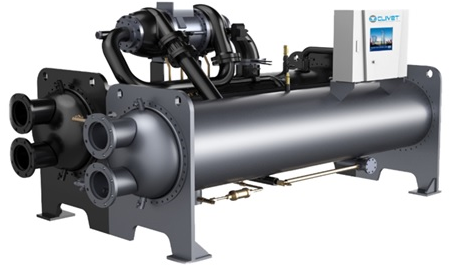

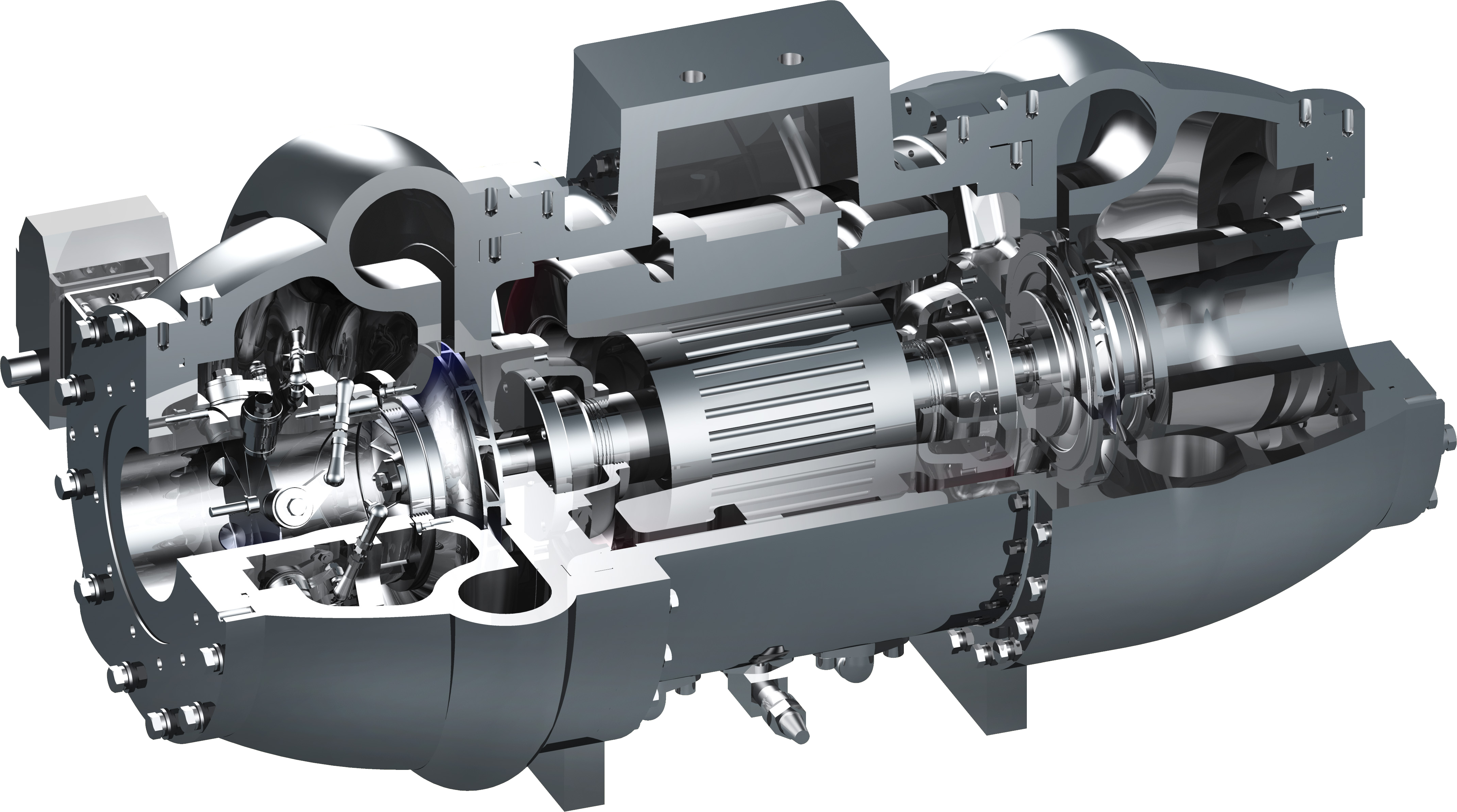

Чиллер WCHT-CN**  – это водо-водяной чиллер с одним центробежным компрессором. Отличительная черта компрессора – он выполнен с двумя рабочими колесами, расположенными по концам вала (схема back-to-back), что снимает осевую нагрузку с опор и примерно в полтора раза увеличивает срок службы по сравнению компрессором, на котором два рабочих колеса расположены с одной стороны вала.


Компрессор с приводом от постоянного тока оснащен инвертором, позволяющим снизить нагрузки при запуске и регулировать скорость рабочих колес при уменьшении тепловой нагрузки на чиллер.



Новость №1
До настоящего времени выпускалось семь типоразмеров чиллеров WCHT-CN – от 885 кВт (250 RT) до 1947 кВт (550 RT).
Сейчас эта линейка чиллеров расширилась еще двенадцатью (!) моделями от 2124 кВт (600 RT) до 4602 кВт (1300 RT). Причем шаг по мощности чиллера составляет «всего» 177 кВт (50 RT), что позволяет очень точно подобрать необходимый чиллер для поставленной задачи.



Новость №2
В списке возможных опций появилась возможность оснащения чиллера  WCHT-CN дополнительной опцией «Перепуск горячего газа» (Hot gas bypass).


Что дает эта опция и когда она необходима.
Любой чиллер плохо работает при малой тепловой нагрузке. Это связано с проблемой смазки подшипников и частыми включениями/выключениями компрессора. Обычный чиллер может более-менее безопасно работать при снижении нагрузки до 50%.
Чиллер WCHT-CN в обычных условиях допускает снижение мощности примерно до 30% от максимальной благодаря компрессору «back-to-back».
Очень часто от чиллера требуется работа при еще меньших нагрузках (например, при вводе гостиницы или другого похожего объекта в эксплуатацию). В этих условиях опция «перепуск горячего газа» позволяет снизить минимально-допустимую нагрузку на чиллер до 10%!
Достигается это перепуском горячего газа с выхода компрессора сразу к испарителю через специальную линию, оснащенную запорным клапаном. Благодаря этому перепуску, а также клапану IGV на входе и диффузору на выходе из компрессора, сохраняется минимальный расход газа через компрессор и исключается опасность возникновения помпажа (высокочастотных пульсаций давления на лопатках компрессора.)
